漸開線蝸桿特點及加工特點

發(fā)布時間：2016/6/2 15:19:14 來源：海洋傳動

蝸桿齒面為漸開線螺旋面，端面齒廓為漸開線，在切于基圓柱的軸平面內，齒廓一側為凸形曲線，另一側為直線。相當于一個齒數等于蝸桿頭數的圓柱螺旋齒輪，不但可以用成形刀具側削加工，也可以用齒輪刀具加工。

蝸桿減速機蝸桿減速機根據蝸桿形狀不同分為圓柱蝸桿、弧面蝸桿、錐面蝸桿三種形式，按齒形不同又分為阿基米德蝸桿（ZA蝸桿）、漸開線蝸桿（ZI鍋杯）、法向直廓蝸桿(ZN蝸杯）和錐面包絡蝸桿（ZK蝸桿）等四種。普通圓柱蝸桿的齒面（除ZK型蝸桿外）一般是在車床上用直線刀刃的車刀車制的。根據車刀安裝位置的不同，所加工出的期桿齒面在不同截面中的齒廓曲線也不同。根據不同的齒廓曲線，普通圓柱蝸桿可分為阿基米德蝸桿（ZA蝸桿）、漸開線蝸桿（ZI鍋杯）、法向直廓蝸桿(ZN蝸杯）和錐面包絡蝸桿（ZK蝸桿）等四種。
阿基米德蝸桿（ZA蝸桿）這種鍋桿，在垂直于蝸桿軸線的平面（即端面）上，齒廓為阿基米德螺旋線，在包含軸線的平面上的齒廓（即軸向齒廓）為直線，其齒形角α0=20o。它可在車床上用直線刀刃的單刀（當導程角γ≤3o時）或雙刀（當γ＞3o時）車削加工。安裝刀具時，切削刃的頂面必須通過蝸桿的軸線，如圖11－4所示。這種蝸桿磨創(chuàng)困難，當導程角γ較大時加工不便。

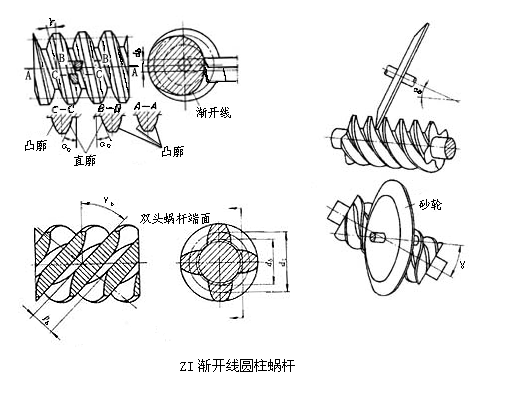

漸開線圓柱蝸桿(ZI):
